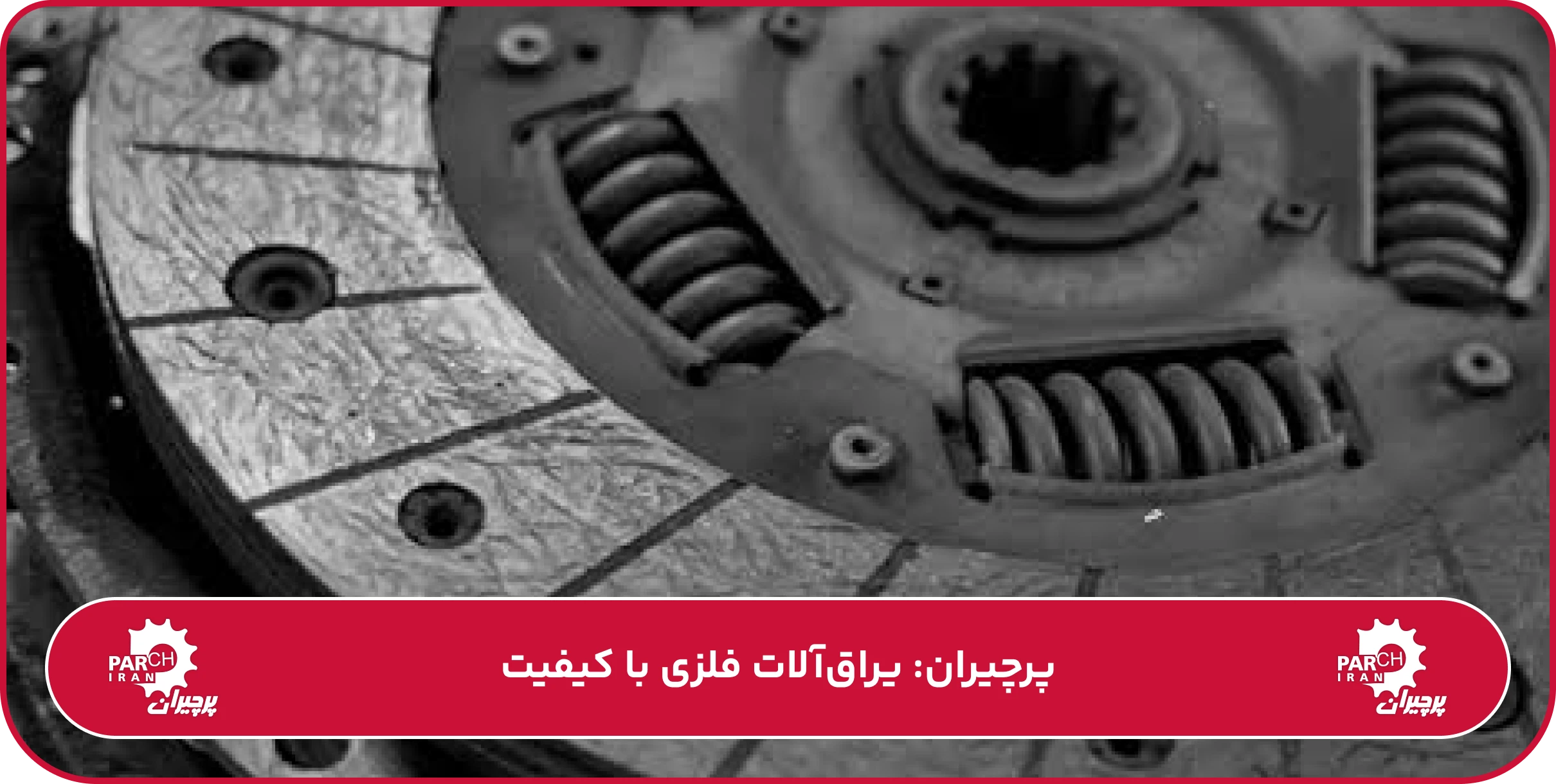

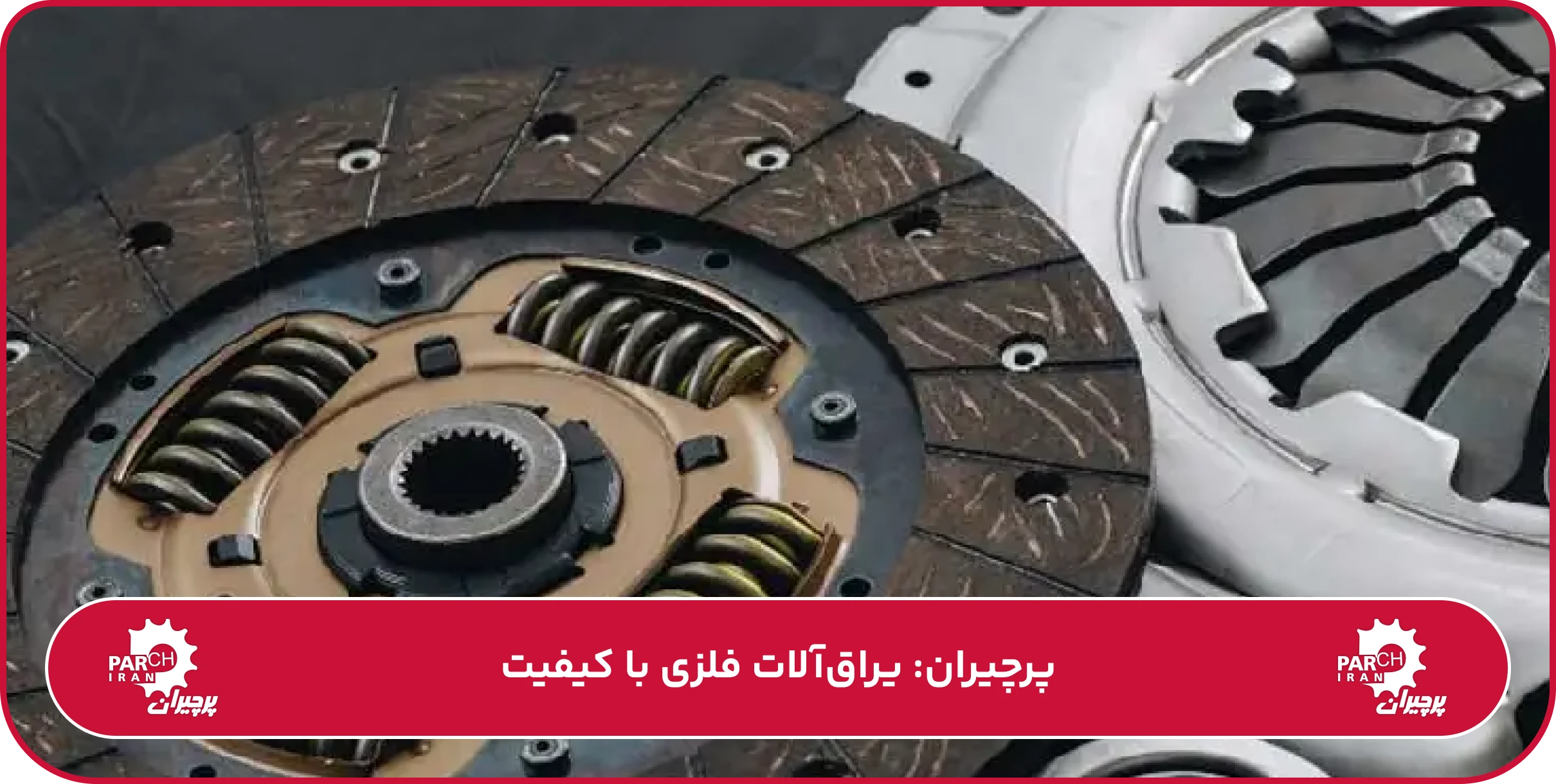

پرچ کلاچ یکی از قطعات اتصال‌دهنده‌ای است که برای ثابت کردن لنت کلاچ روی صفحه کلاچ مورد استفاده قرار می‌گیرد. این قطعه وظیفه دارد لنت را به‌صورت مکانیکی به بدنه صفحه کلاچ متصل کند تا در زمان درگیری و انتقال نیرو، اتصال میان این اجزا پایدار باقی بماند.
پرچ کلاچ در ابعاد و شکل‌های مختلف تولید می‌شود و انتخاب نوع آن به ساختار صفحه کلاچ، ضخامت لنت، روش پرچ‌کاری و تجهیزات مورد استفاده بستگی دارد. قطر بدنه، طول، شکل سر و همچنین نحوه تغییر شکل قسمت انتهایی پرچ از مهم‌ترین ویژگی‌هایی هستند که در عملکرد نهایی آن تأثیر دارند.
برخلاف یک اتصال ساده که ممکن است تنها تحت بار ثابت قرار داشته باشد، پرچ کلاچ در محیطی کار می‌کند که با لرزش، بارهای متناوب و تغییرات دما همراه است. به همین دلیل، پرچ باید ضمن داشتن استحکام کافی، قابلیت شکل‌پذیری مناسب برای ایجاد اتصال مطمئن را نیز داشته باشد.
در بسیاری از کاربردها، طراحی سر پرچ اهمیت ویژه‌ای دارد؛ زیرا محل قرارگیری سر باید با سطح لنت هماهنگ باشد و مانع عملکرد صحیح مجموعه کلاچ نشود. بنابراین، پرچ کلاچ تنها یک قطعه فلزی ساده نیست و ابعاد و هندسه آن باید متناسب با شرایط مونتاژ و عملکرد مجموعه انتخاب شود.
پرچ کلاچ چه کاربردی دارد؟

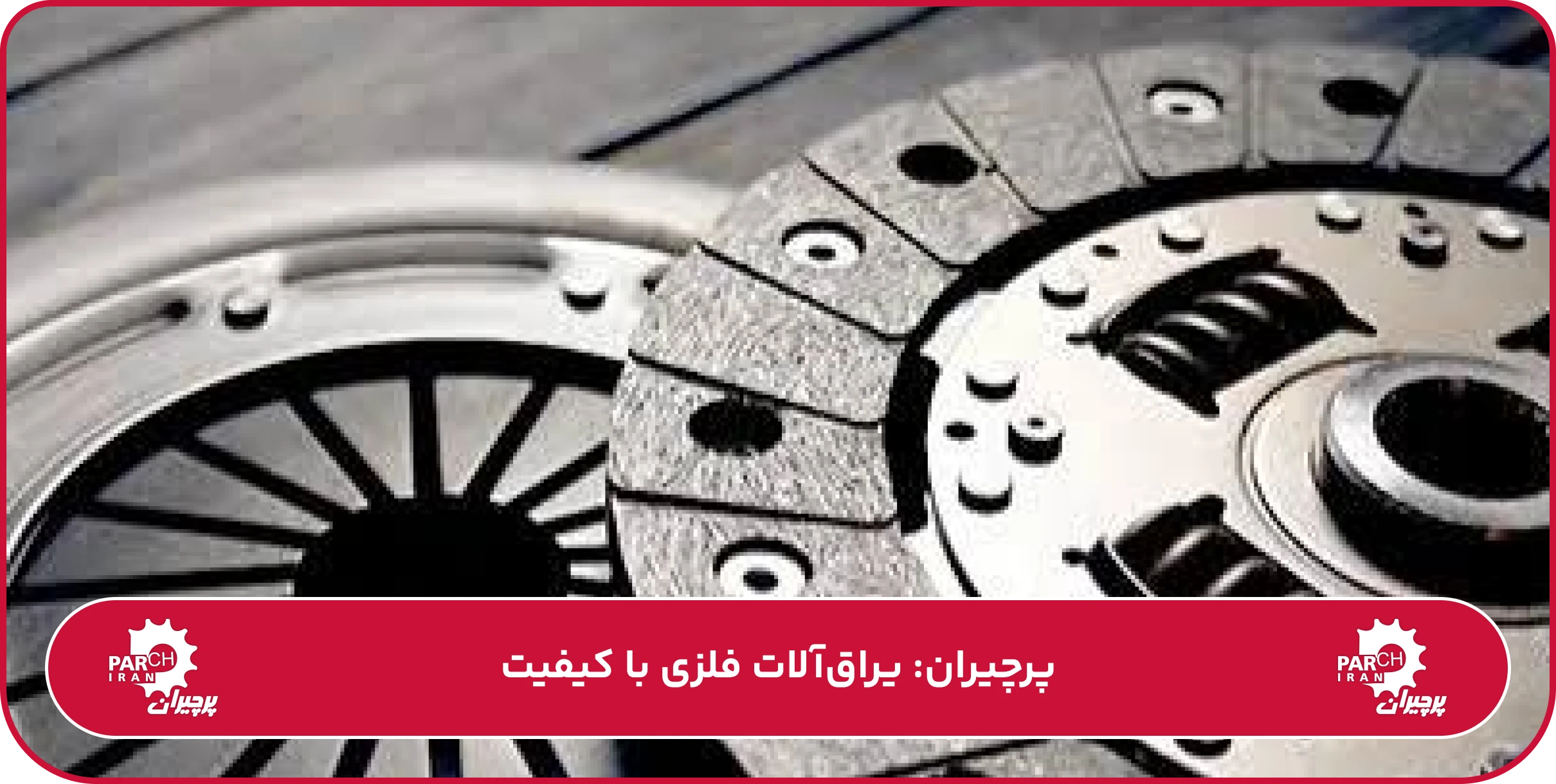

مهم‌ترین کاربرد پرچ کلاچ، اتصال مکانیکی لنت کلاچ به صفحه کلاچ است. لنت کلاچ در زمان کار، به‌طور مداوم تحت نیروهای مکانیکی و اصطکاکی قرار می‌گیرد و اتصال آن به صفحه باید بتواند این شرایط را تحمل کند.
در فرآیند مونتاژ، پرچ از سوراخ‌های ایجادشده در لنت و صفحه کلاچ عبور داده می‌شود و سپس با استفاده از دستگاه یا ابزار مناسب، قسمت انتهایی آن تغییر شکل پیدا می‌کند. این تغییر شکل باعث ایجاد یک اتصال دائمی میان لنت و صفحه می‌شود و از جابه‌جایی لنت در محل خود جلوگیری می‌کند.
یکی از ویژگی‌های مهم پرچ کلاچ، توانایی آن در حفظ اتصال در شرایط کاری متغیر است. مجموعه کلاچ در هنگام درگیری و جدایی، با بارهای متناوب و لرزش مواجه می‌شود. بنابراین اگر پرچ از نظر ابعاد یا جنس کیفیت مناسبی نداشته باشد، اتصال ایجادشده ممکن است تحت فشارهای مداوم دچار مشکل شود.
شکل سر پرچ نیز باید متناسب با محل نصب باشد. در طراحی لنت کلاچ، محل قرارگیری سر پرچ نباید به شکلی باشد که با عملکرد مجموعه تداخل ایجاد کند. به همین دلیل، قطر، ارتفاع و هندسه سر پرچ در کنار قطر و طول بدنه، هنگام انتخاب قطعه مورد توجه قرار می‌گیرد.
در نتیجه، کاربرد پرچ کلاچ فقط به ایجاد یک اتصال اولیه محدود نمی‌شود؛ بلکه پرچ باید بتواند اتصال لنت و صفحه را در طول چرخه کاری مجموعه کلاچ به‌صورت پایدار حفظ کند.
انواع پرچ کلاچ کدام‌اند؟

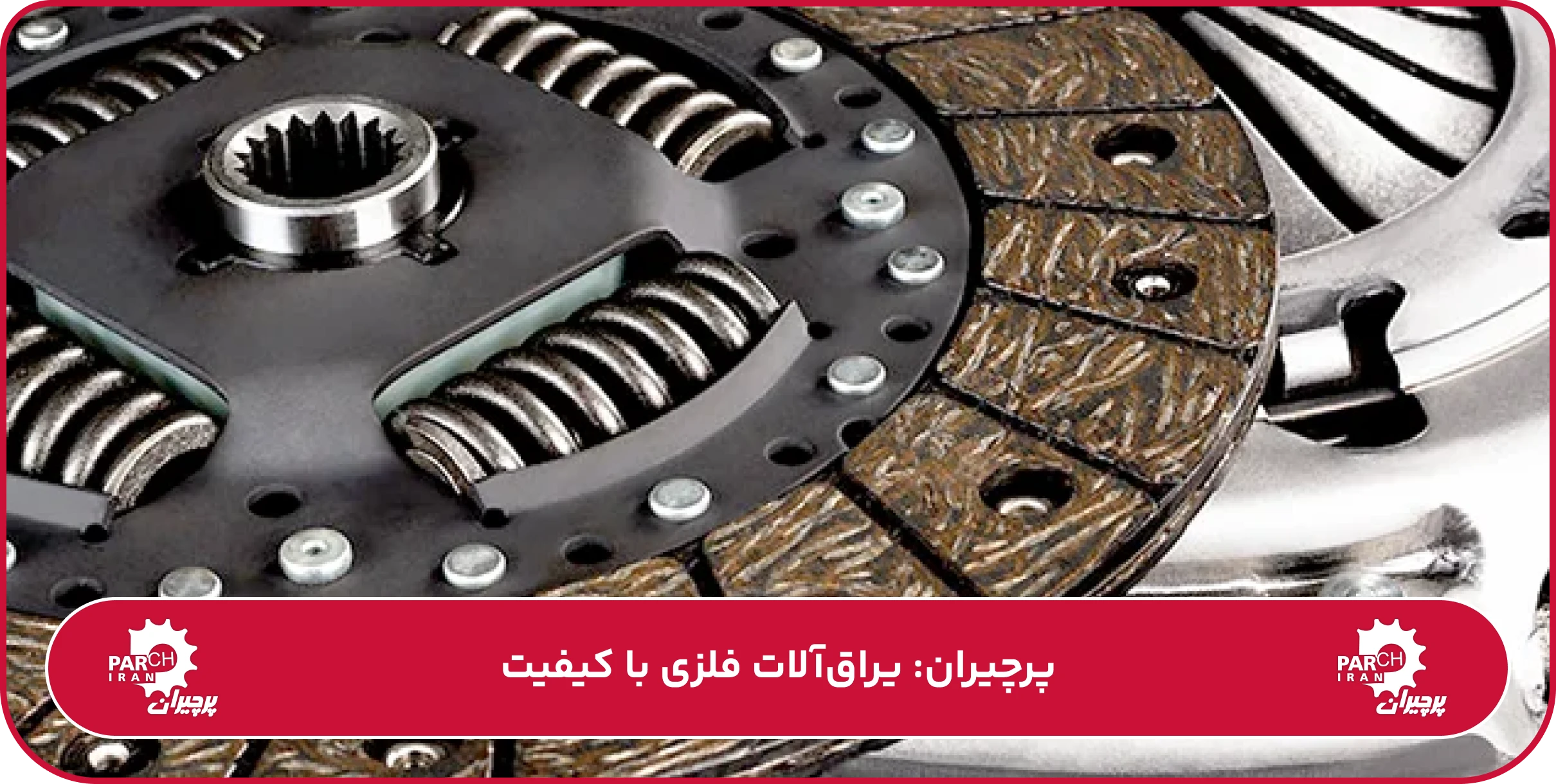

پرچ‌های مورد استفاده در مجموعه‌های کلاچ را می‌توان بر اساس ساختار بدنه و نحوه تغییر شکل هنگام نصب به چند گروه اصلی تقسیم کرد. پرچ توپر، پرچ نیمه‌لوله‌ای و پرچ لوله‌ای از انواع شناخته‌شده در این حوزه هستند. تفاوت این مدل‌ها بیشتر به ساختار داخلی بدنه و نحوه ایجاد قسمت قفل‌شونده در زمان پرچ‌کاری مربوط می‌شود.
پرچ کلاچ توپر
پرچ توپر دارای بدنه‌ای کاملاً پر است و برای ایجاد اتصال، انتهای بدنه آن توسط ابزار پرچ‌کاری تغییر شکل داده می‌شود. این ساختار می‌تواند استحکام مکانیکی مناسبی ایجاد کند و انتخاب آن به نوع مجموعه، جنس قطعات و روش نصب بستگی دارد.
پرچ کلاچ نیمه‌لوله‌ای
در پرچ نیمه‌لوله‌ای، بخشی از قسمت انتهایی بدنه دارای حفره داخلی است. این طراحی باعث می‌شود قسمت انتهایی پرچ با نیروی کمتری نسبت به یک پرچ کاملاً توپر تغییر شکل دهد و اتصال موردنظر را ایجاد کند.
عمق و قطر حفره داخلی در این نوع پرچ اهمیت زیادی دارد؛ زیرا مستقیماً بر نحوه بازشدن و تغییر شکل انتهای پرچ در زمان نصب تأثیر می‌گذارد.
پرچ کلاچ لوله‌ای
پرچ لوله‌ای دارای حفره داخلی طولانی‌تری در بدنه است و در زمان پرچ‌کاری، قسمت انتهایی آن برای ایجاد اتصال تغییر شکل داده می‌شود. این نوع پرچ نیز باید بر اساس ضخامت قطعات، روش نصب و مشخصات اتصال انتخاب شود.
در هر سه نوع، شکل سر پرچ و ابعاد بدنه اهمیت زیادی دارد. انتخاب نوع مناسب تنها بر اساس ظاهر پرچ انجام نمی‌شود، بلکه باید مشخصات فنی لنت، صفحه کلاچ، دستگاه پرچ‌کاری و شرایط اتصال نیز در نظر گرفته شود.
پرچ کلاچ از چه موادی ساخته می‌شود؟
جنس پرچ کلاچ باید به‌گونه‌ای انتخاب شود که میان استحکام مکانیکی و قابلیت شکل‌پذیری آن تعادل مناسبی وجود داشته باشد. پرچ در زمان نصب باید بتواند تحت نیروی دستگاه تغییر شکل کنترل‌شده‌ای داشته باشد و در عین حال، پس از مونتاژ استحکام کافی برای حفظ اتصال را فراهم کند.
فولاد از جمله موادی است که در تولید بسیاری از پرچ‌های صنعتی مورد استفاده قرار می‌گیرد. نوع و مشخصات دقیق ماده اولیه باید با توجه به طراحی پرچ، روش شکل‌دهی و شرایط کاری قطعه تعیین شود. در برخی کاربردهای خاص نیز ممکن است از آلیاژهای غیرآهنی استفاده شود، اما انتخاب ماده باید بر اساس الزامات فنی اتصال انجام گیرد.
کیفیت مفتول یا ماده اولیه نیز تأثیر مستقیمی بر کیفیت پرچ نهایی دارد. یکنواختی قطر، ترکیب شیمیایی، خواص مکانیکی و وضعیت سطح ماده اولیه باید قبل از ورود به فرآیند تولید کنترل شود.
از طرف دیگر، ماده‌ای که بیش از حد سخت باشد ممکن است هنگام فرم‌دهی دچار ترک یا شکست شود و ماده‌ای که شکل‌پذیری بیش از اندازه داشته باشد نیز ممکن است عملکرد مورد انتظار را در اتصال ایجاد نکند. بنابراین انتخاب گرید مناسب و کنترل خواص ماده اولیه، یکی از مراحل مهم در تولید پرچ کلاچ است.
ابعاد و مشخصات فنی پرچ کلاچ
ابعاد پرچ کلاچ باید متناسب با ابعاد لنت، صفحه کلاچ و روش پرچ‌کاری انتخاب شود. حتی اختلاف‌های کوچک در برخی ابعاد می‌تواند روی نحوه قرارگیری پرچ، کیفیت تغییر شکل آن و نتیجه نهایی اتصال اثر بگذارد.
مهم‌ترین مشخصات ابعادی پرچ کلاچ شامل قطر بدنه، طول بدنه، قطر سر، ارتفاع سر و شکل هندسی سر پرچ است. در مدل‌های نیمه‌لوله‌ای و لوله‌ای، مشخصات حفره داخلی مانند قطر و عمق آن نیز اهمیت دارد.
طول پرچ باید به شکلی انتخاب شود که پس از عبور از لنت و صفحه کلاچ، مقدار کافی از بدنه برای ایجاد قسمت قفل‌شونده باقی بماند. اگر طول نامناسب باشد، ممکن است تغییر شکل انتهایی به‌درستی انجام نشود یا اتصال از نظر مکانیکی کیفیت مطلوبی نداشته باشد.
قطر بدنه نیز باید با سوراخ محل نصب هماهنگ باشد. قطر بیش از اندازه می‌تواند فرآیند مونتاژ را دشوار کند و قطر کمتر از حد مناسب نیز ممکن است باعث ایجاد اتصال نامطمئن شود.
علاوه بر ابعاد اصلی، تلرانس‌های تولیدی و یکنواختی قطعات اهمیت زیادی دارند. زمانی که تعداد زیادی پرچ در یک خط مونتاژ استفاده می‌شود، اختلاف ابعادی میان قطعات می‌تواند روی تنظیم دستگاه پرچ‌کاری و کیفیت اتصال نهایی اثر بگذارد. به همین دلیل، تولید پرچ کلاچ نیازمند کنترل دقیق ابعاد و شکل قطعه در مراحل مختلف تولید است.
فرآیند تولید پرچ کلاچ چگونه انجام می‌شود؟
تولید پرچ کلاچ با انتخاب ماده اولیه مناسب آغاز می‌شود. مفتول مورد استفاده باید از نظر قطر، ترکیب شیمیایی، خواص مکانیکی و کیفیت سطح بررسی شود تا ماده اولیه یکنواختی وارد خط تولید شود. کیفیت این مرحله روی دقت ابعادی و قابلیت فرم‌دهی پرچ در مراحل بعدی تأثیر مستقیم دارد.
پس از آماده‌سازی، مفتول در صورت نیاز تحت عملیات کشش و کالیبراسیون قرار می‌گیرد تا قطر و وضعیت سطح آن به محدوده موردنظر برسد. سپس مفتول صاف شده و به قطعاتی با طول مشخص برش داده می‌شود. دقت برش در این مرحله اهمیت دارد، زیرا طول اولیه قطعه روی شکل نهایی پرچ تأثیر می‌گذارد.
در مرحله بعد، قطعه برش‌خورده وارد فرآیند فرم‌دهی می‌شود. در تولید پرچ‌های صنعتی، شکل‌دهی سرد یکی از روش‌های مهم برای ایجاد فرم نهایی قطعه است. در این مرحله، بدنه و سر پرچ با استفاده از قالب و ابزارهای مخصوص شکل می‌گیرند. هندسه سر، قطر بدنه و طول قطعه باید مطابق نقشه فنی کنترل شود.
اگر پرچ کلاچ از نوع نیمه‌لوله‌ای یا لوله‌ای باشد، ایجاد حفره داخلی نیز بخشی از فرآیند تولید خواهد بود. عمق و قطر این قسمت باید با دقت کنترل شود، زیرا در زمان پرچ‌کاری، نحوه تغییر شکل انتهای قطعه به هندسه داخلی آن وابسته است.
پس از شکل‌دهی، قطعات از نظر وجود ترک، پلیسه، تغییر شکل نامطلوب و سایر عیوب سطحی بررسی می‌شوند. در صورت نیاز، عملیات تکمیلی مانند پرداخت سطح یا پوشش‌دهی نیز می‌تواند متناسب با مشخصات فنی محصول انجام شود.
در نهایت، پرچ‌های تولیدشده از نظر ابعاد، شکل، کیفیت سطح و قابلیت عملکرد بررسی و پس از تأیید، بسته‌بندی می‌شوند. هدف از این فرآیند، تولید قطعاتی یکنواخت است که در زمان مونتاژ، عملکرد قابل پیش‌بینی داشته باشند.
کنترل کیفیت پرچ کلاچ چگونه انجام می‌شود؟
کنترل کیفیت پرچ کلاچ از بررسی ماده اولیه شروع می‌شود و تا مرحله نهایی تولید ادامه پیدا می‌کند. از آنجا که پرچ‌ها معمولاً به تعداد زیاد در فرآیند مونتاژ استفاده می‌شوند، یکنواختی ابعادی و کیفیت ثابت میان قطعات اهمیت زیادی دارد.
یکی از مهم‌ترین بخش‌های کنترل کیفیت، بررسی ابعاد است. قطر بدنه، طول پرچ، قطر و ارتفاع سر و در مدل‌های نیمه‌لوله‌ای و لوله‌ای، ابعاد حفره داخلی باید مطابق مشخصات فنی تعیین‌شده باشند. تلرانس‌های ابعادی نیز باید در محدوده مجاز قرار داشته باشند.
شکل ظاهری و وضعیت سطح نیز بررسی می‌شود. ترک، شکستگی، پلیسه شدید، فرورفتگی و تغییر شکل ناخواسته می‌توانند روی فرآیند نصب یا کیفیت اتصال اثر بگذارند. به همین دلیل، کنترل سطحی بخشی از بازرسی محصول نهایی است.
قابلیت تغییر شکل پرچ در زمان نصب نیز اهمیت دارد. پرچ باید بتواند تحت نیروی مشخص، تغییر شکل موردنظر را ایجاد کند و بدون ایجاد ترک یا شکست، اتصال را در جای خود تثبیت کند. این موضوع به‌ویژه در پرچ‌های نیمه‌لوله‌ای و لوله‌ای که هندسه داخلی در عملکرد آن‌ها نقش دارد، اهمیت بیشتری پیدا می‌کند.
کنترل منظم فرآیند تولید نیز به اندازه بازرسی محصول نهایی اهمیت دارد. کنترل ابزارها و قالب‌های فرم‌دهی، بررسی ابعاد در حین تولید و شناسایی سریع تغییرات فرآیند می‌تواند از تولید تعداد زیادی قطعه خارج از مشخصات جلوگیری کند.
هنگام انتخاب پرچ کلاچ به چه نکاتی توجه کنیم؟
انتخاب پرچ کلاچ باید بر اساس مشخصات واقعی مجموعه کلاچ و شرایط نصب انجام شود. نمی‌توان تنها با توجه به قطر یا ظاهر پرچ، گزینه مناسب را تعیین کرد؛ زیرا طول، جنس، شکل سر و ساختار داخلی نیز در عملکرد اتصال نقش دارند.
قطر پرچ یکی از اولین مواردی است که باید بررسی شود. قطر بدنه باید با سوراخ‌های موجود در لنت و صفحه کلاچ هماهنگ باشد تا پرچ به‌درستی در محل خود قرار گیرد.
طول پرچ نیز اهمیت زیادی دارد. طول باید با ضخامت مجموع قطعاتی که قرار است به یکدیگر متصل شوند و روش پرچ‌کاری هماهنگ باشد. انتخاب طول نامناسب می‌تواند باعث ایجاد تغییر شکل ناکافی یا نامطلوب در انتهای پرچ شود.
نوع پرچ نیز باید متناسب با طراحی اتصال انتخاب شود. بسته به ساختار قطعات و روش مونتاژ، ممکن است از پرچ توپر، نیمه‌لوله‌ای یا لوله‌ای استفاده شود.
جنس و قابلیت شکل‌پذیری نیز از عوامل مهم هستند. پرچ باید هم قابلیت تغییر شکل مناسب هنگام نصب را داشته باشد و هم پس از مونتاژ بتواند اتصال را در شرایط کاری حفظ کند.
در نهایت، سازگاری پرچ با دستگاه و ابزار پرچ‌کاری باید بررسی شود. حتی یک پرچ با ابعاد مناسب، در صورتی که با روش نصب یا تجهیزات مورد استفاده هماهنگ نباشد، نمی‌تواند اتصال مطلوبی ایجاد کند.
چرا کیفیت پرچ کلاچ اهمیت دارد؟
پرچ کلاچ قطعه‌ای کوچک در مجموعه‌ای است که تحت بارهای مکانیکی و چرخه‌های متعدد درگیری و جدایی قرار می‌گیرد. به همین دلیل، کیفیت آن باید متناسب با شرایط کاری مجموعه باشد. یک پرچ مناسب باید بتواند پس از نصب، اتصال میان لنت و صفحه کلاچ را به‌صورت پایدار حفظ کند.
دقت ابعادی یکی از عوامل اصلی در این زمینه است. زمانی که قطر، طول یا شکل سر پرچ مطابق مشخصات فنی نباشد، ممکن است فرآیند مونتاژ دچار مشکل شود یا تغییر شکل نهایی پرچ به شکل مطلوب انجام نشود.
کیفیت ماده اولیه و فرآیند فرم‌دهی نیز اهمیت زیادی دارد. وجود ترک یا عیوب سطحی، تغییرات نامطلوب در ابعاد و همچنین یکنواخت نبودن ساختار پرچ می‌تواند باعث ایجاد تفاوت در عملکرد قطعات مختلف یک مجموعه شود.
در پرچ‌های نیمه‌لوله‌ای و لوله‌ای، کنترل هندسه داخلی نیز اهمیت ویژه‌ای دارد؛ زیرا این قسمت در نحوه تغییر شکل انتهای پرچ هنگام نصب نقش دارد. بنابراین کنترل کیفیت باید هم مشخصات ظاهری و هم ویژگی‌های عملکردی قطعه را دربر بگیرد.
در نهایت، کیفیت پرچ کلاچ حاصل مجموعه‌ای از عوامل است؛ از انتخاب ماده اولیه و دقت فرآیند تولید گرفته تا کنترل ابعاد، شکل‌دهی، کیفیت سطح و بازرسی محصول نهایی. رعایت این موارد باعث می‌شود پرچ‌ها در فرآیند مونتاژ عملکرد یکنواختی داشته باشند و اتصال ایجادشده متناسب با الزامات فنی مجموعه کلاچ باشد.
