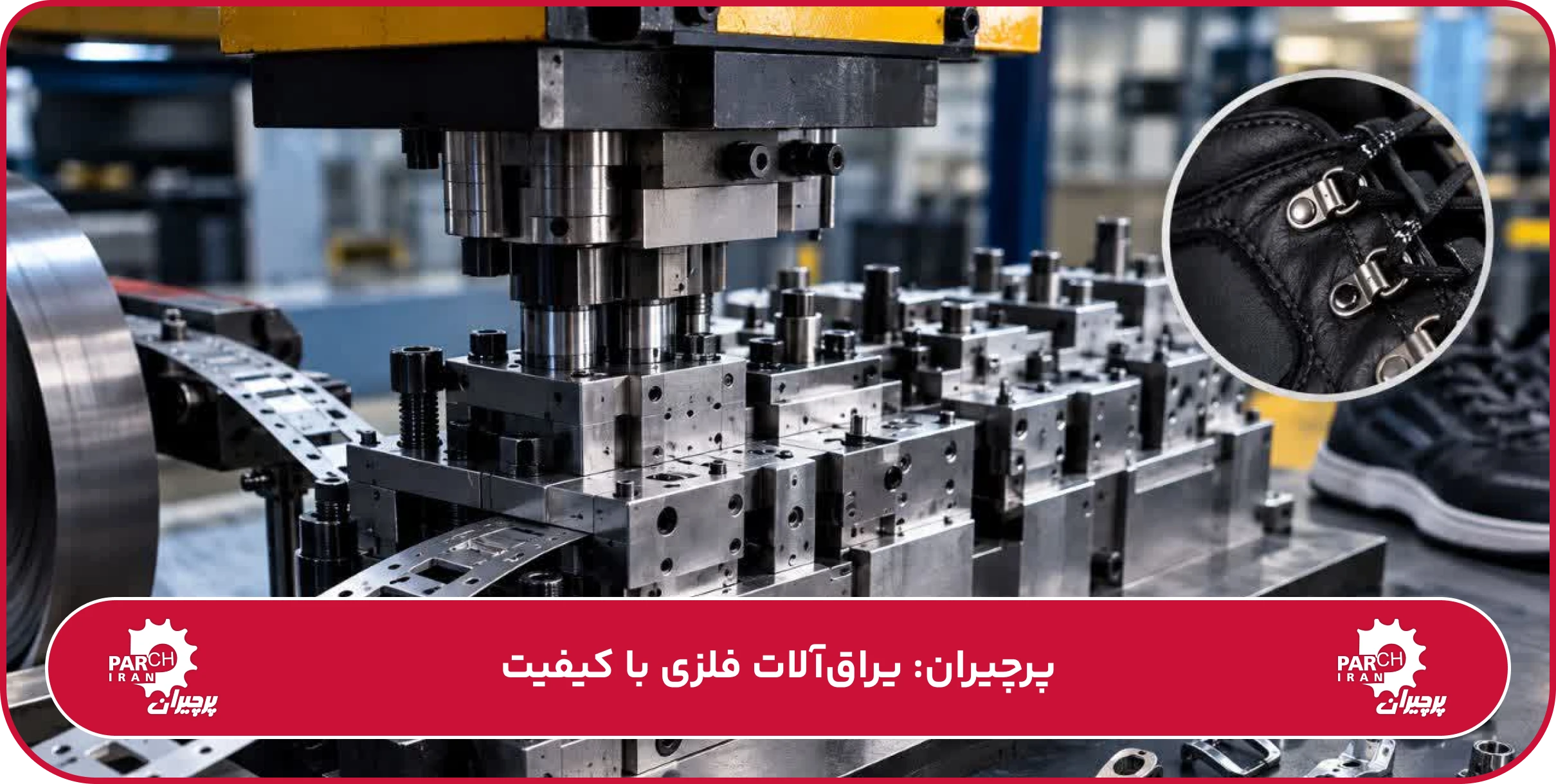

قالب پروگرسیو کفش نوعی قالب چندمرحله‌ای است که برای تولید پیوسته و دقیق قطعات فلزی طراحی می‌شود. در این روش، نوار فلزی به‌صورت مرحله‌ای وارد قالب شده و در هر ایستگاه، عملیات مشخصی مانند پانچ، برش، خم‌کاری یا فرم‌دهی روی آن انجام می‌شود. در نتیجه، قطعه بدون نیاز به انتقال دستی بین قالب‌های مختلف، به‌تدریج شکل نهایی خود را به دست می‌آورد.
اگرچه قالب پروگرسیو در صنعت کفش برای تولید برخی قطعات و یراق‌آلات فلزی کاربرد دارد، استفاده از آن به این صنعت محدود نیست. این نوع قالب در قالب‌سازی صنعتی برای تولید انواع قطعات ریز و تکرارشونده‌ای که به چند عملیات متوالی نیاز دارند نیز مورد استفاده قرار می‌گیرد. به همین دلیل، طراحی و ساخت قالب پروگرسیو می‌تواند متناسب با شکل، ابعاد، جنس و مشخصات فنی هر قطعه انجام شود.
ساختار قالب به گونه‌ای طراحی می‌شود که هر ایستگاه وظیفه مشخصی داشته باشد و نوار فلزی با هر حرکت دستگاه پرس، یک گام به سمت مرحله بعدی منتقل شود. در مراحل مختلف، عملیات موردنیاز به ترتیب انجام می‌شوند و در نهایت قطعه کامل از نوار جدا می‌شود.
در تولید قطعاتی که تیراژ بالا، دقت ابعادی و تکرارپذیری اهمیت دارد، قالب پروگرسیو می‌تواند فرآیند تولید را منظم‌تر و سریع‌تر کند. بنابراین، این قالب را می‌توان یکی از راهکارهای مهم در قالب‌سازی صنعتی و تولید انبوه قطعات فلزی کوچک دانست.
بیشتر بدانید: پرچ لنت چیست؟ کاربرد، انواع و فرآیند تولید پرچ لنت
قالب پروگرسیو کفش چه کاربردی دارد؟
مهم‌ترین کاربرد قالب پروگرسیو کفش، تولید قطعات فلزی کوچک و تکرارشونده‌ای است که ساخت آن‌ها به چند عملیات متوالی نیاز دارد. در چنین شرایطی، به‌جای استفاده از چند قالب مجزا برای انجام هر مرحله، عملیات مختلف در ایستگاه‌های یک قالب پروگرسیو طراحی و اجرا می‌شوند.
در صنعت کفش، برخی یراق‌آلات و قطعات فلزی مورد استفاده در محصولات می‌توانند با این روش تولید شوند. پانچ و سوراخ‌کاری، برش، خم‌کاری و فرم‌دهی از جمله عملیات‌هایی هستند که بسته به طراحی قطعه، در مراحل مختلف قالب قرار می‌گیرند.
کاربرد قالب پروگرسیو به صنعت کفش محدود نمی‌شود. قطعات ریز فلزی مورد استفاده در صنایع مختلف نیز در صورتی که هندسه مناسب و تیراژ تولید قابل‌توجهی داشته باشند، می‌توانند با این روش تولید شوند. به‌خصوص زمانی که یک قطعه به چند عملیات پشت‌سرهم نیاز داشته باشد و تولید تعداد زیادی قطعه مشابه موردنظر باشد، استفاده از قالب پروگرسیو می‌تواند مزیت قابل‌توجهی داشته باشد.
نوع عملیات، تعداد ایستگاه‌ها و ساختار قالب برای هر قطعه به‌صورت اختصاصی تعیین می‌شود. بنابراین، قالب پروگرسیو می‌تواند بر اساس نقشه یا نمونه قطعه طراحی و ساخته شود و پس از آماده‌سازی قالب، امکان تولید همان قطعه با سرعت و تکرارپذیری بالا فراهم شود.
قالب پروگرسیو چگونه کار می‌کند؟

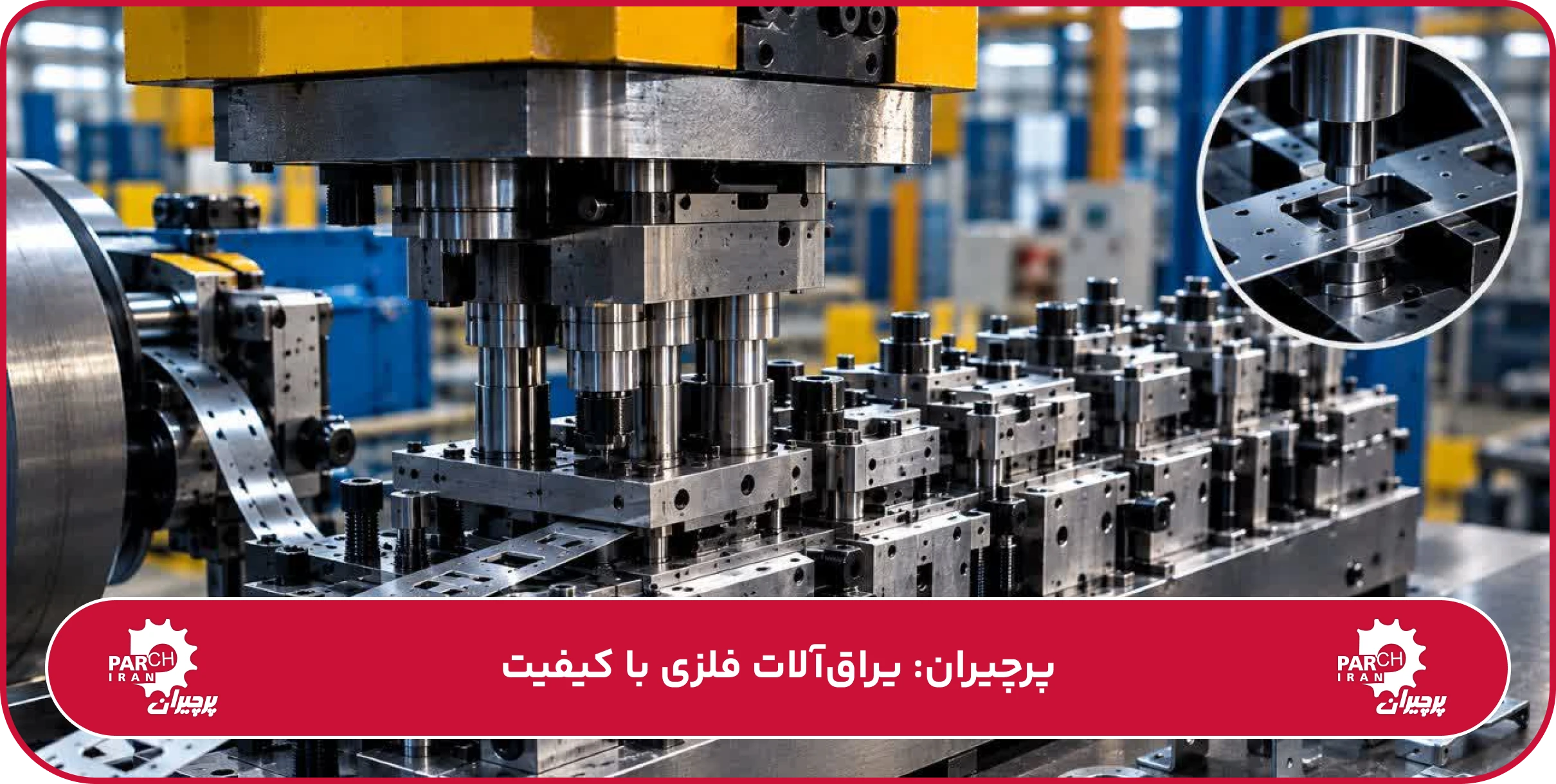

عملکرد قالب پروگرسیو با ورود نوار فلزی به سیستم تغذیه آغاز می‌شود. نوار با فاصله مشخص و به‌صورت مرحله‌ای وارد قالب می‌شود و سیستم‌های هدایت و موقعیت‌دهی، جایگاه آن را در هر مرحله کنترل می‌کنند. دقت این حرکت اهمیت زیادی دارد، زیرا هر عملیات باید در محل تعیین‌شده روی نوار انجام شود.

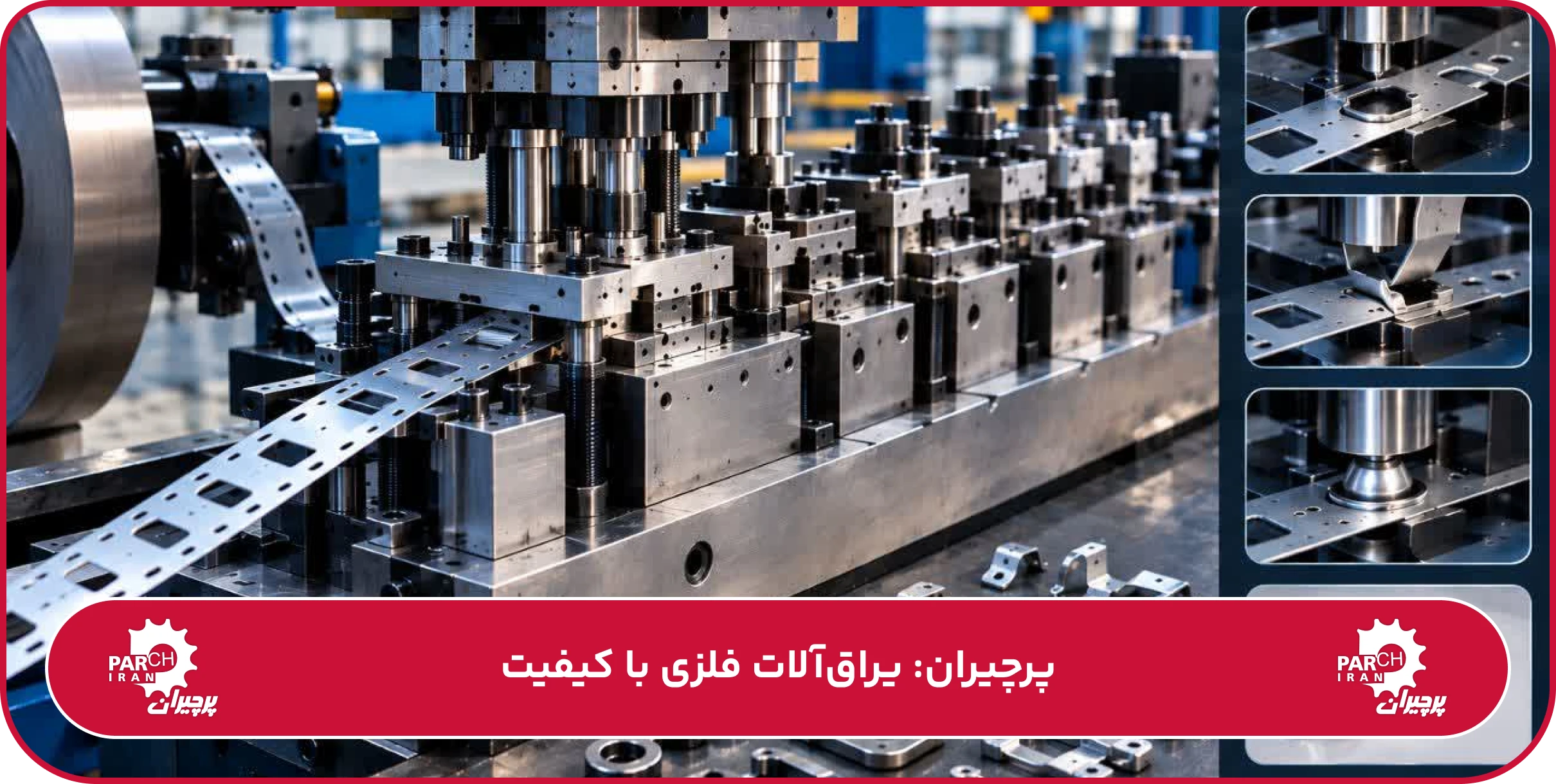

در نخستین ایستگاه، ممکن است عملیات‌هایی مانند پانچ اولیه یا ایجاد سوراخ انجام شود. سپس با حرکت بعدی نوار، قسمت پردازش‌شده وارد ایستگاه بعدی می‌شود و عملیات دیگری روی آن انجام می‌گیرد. این روند در طول قالب ادامه پیدا می‌کند تا تمام مراحل موردنیاز برای شکل‌گیری قطعه انجام شود.
هر ایستگاه می‌تواند وظیفه متفاوتی داشته باشد. برای مثال، یک ایستگاه برای سوراخ‌کاری، ایستگاه دیگر برای برش و مرحله بعد برای خم‌کاری یا فرم‌دهی طراحی می‌شود. ترتیب این عملیات از قبل و بر اساس هندسه قطعه تعیین می‌شود تا فرآیند تولید بدون ایجاد تداخل میان مراحل انجام شود.
در انتهای مسیر، قطعه پس از تکمیل عملیات از نوار جدا می‌شود و بخش‌های اضافی یا ضایعات از مسیر قالب خارج می‌شوند. در نتیجه، با هر سیکل دستگاه پرس، چندین مرحله از فرآیند تولید به‌صورت پیوسته انجام می‌شود.
دقت حرکت نوار، هماهنگی پانچ و ماتریس، گام پیشروی و عملکرد سیستم تغذیه از عوامل مهم در عملکرد صحیح قالب پروگرسیو هستند. هرگونه خطا در این بخش‌ها می‌تواند روی ابعاد و کیفیت قطعات تولیدشده تأثیر بگذارد.
چه قطعاتی را می‌توان با قالب پروگرسیو تولید کرد؟
قالب پروگرسیو برای تولید قطعات فلزی کوچک و دقیق، به‌ویژه قطعاتی که شکل آن‌ها تکرارشونده است و به چند مرحله عملیات نیاز دارند، کاربرد زیادی دارد. انتخاب این روش به عواملی مانند ابعاد قطعه، جنس و ضخامت ورق، پیچیدگی هندسی و تیراژ تولید بستگی دارد.
در صنعت کفش، برخی قطعات فلزی و یراق‌آلاتی که به‌صورت تیراژ بالا تولید می‌شوند می‌توانند با استفاده از قالب پروگرسیو ساخته شوند. این قطعات ممکن است در فرآیند تولید به سوراخ‌کاری، برش، خم‌کاری یا فرم‌دهی نیاز داشته باشند و اجرای این مراحل در یک قالب چندمرحله‌ای، فرآیند تولید را یکپارچه می‌کند.
در کنار این موارد، قطعات ریز صنعتی مورد استفاده در حوزه‌های مختلف نیز می‌توانند با قالب پروگرسیو تولید شوند. قطعات اتصال‌دهنده، قطعات فلزی کاربردی و اجزایی که در تعداد زیاد و با شکل ثابت تولید می‌شوند، از جمله نمونه‌هایی هستند که می‌توان برای آن‌ها طراحی قالب پروگرسیو را بررسی کرد.
البته صرف کوچک بودن قطعه به معنی مناسب بودن آن برای قالب پروگرسیو نیست. تعداد عملیات، میزان دقت موردنیاز، جنس ورق، حجم تولید و امکان اجرای صحیح مراحل در کنار یکدیگر باید بررسی شود. در واقع، ساخت قالب پروگرسیو زمانی بیشترین توجیه را دارد که قطعه در تیراژ مناسب و با نیاز به تکرارپذیری بالا تولید شود.
به همین دلیل، طراحی قالب باید متناسب با مشخصات همان قطعه انجام شود و نمی‌توان یک ساختار ثابت را برای تمام قطعات در نظر گرفت.
بیشتر بدانید: پرچ کلاچ چیست؟ کاربرد و فرآیند تولید پرچ کلاچ
مزایای استفاده از قالب پروگرسیو کفش چیست؟
یکی از مهم‌ترین مزایای قالب پروگرسیو کفش، امکان انجام چند عملیات تولیدی در یک مجموعه قالب است. قطعه در طول فرآیند بدون نیاز به جابه‌جایی دستی بین چند قالب، از ایستگاه‌های مختلف عبور می‌کند و هر مرحله از تولید در موقعیت مشخص خود انجام می‌شود.
سرعت بالای تولید یکی دیگر از مزایای این روش است. هنگامی که قالب با دستگاه پرس و سیستم تغذیه مناسب مورد استفاده قرار گیرد، امکان تولید پیوسته تعداد زیادی قطعه در مدت زمان مشخص فراهم می‌شود. این ویژگی به‌خصوص برای قطعاتی که در تیراژ بالا تولید می‌شوند اهمیت دارد.
دقت و یکنواختی قطعات نیز از مزایای مهم قالب پروگرسیو محسوب می‌شود. از آنجا که موقعیت نوار، ترتیب عملیات و شرایط انجام هر مرحله از قبل در طراحی قالب مشخص شده است، قطعات تولیدشده می‌توانند از تکرارپذیری بالایی برخوردار باشند.
کاهش عملیات دستی نیز باعث می‌شود وابستگی فرآیند به جابه‌جایی و تنظیم مجدد قطعات کمتر شود. در نتیجه، علاوه بر افزایش سرعت، احتمال خطاهای ناشی از قرارگیری نادرست قطعه نیز کاهش پیدا می‌کند.
استفاده از قالب پروگرسیو می‌تواند برای تولید قطعات مختلف صنعتی نیز مزیت داشته باشد؛ به‌ویژه زمانی که قطعه کوچک، تکرارشونده و دارای تیراژ تولید بالا باشد. البته ساخت این نوع قالب به طراحی و ماشین‌کاری دقیق نیاز دارد و هزینه اولیه آن معمولاً از قالب‌های ساده بیشتر است. بنابراین، توجیه اقتصادی آن باید بر اساس تیراژ، پیچیدگی قطعه، تعداد عملیات و شرایط واقعی تولید بررسی شود.
فرآیند طراحی قالب پروگرسیو کفش چگونه انجام می‌شود؟

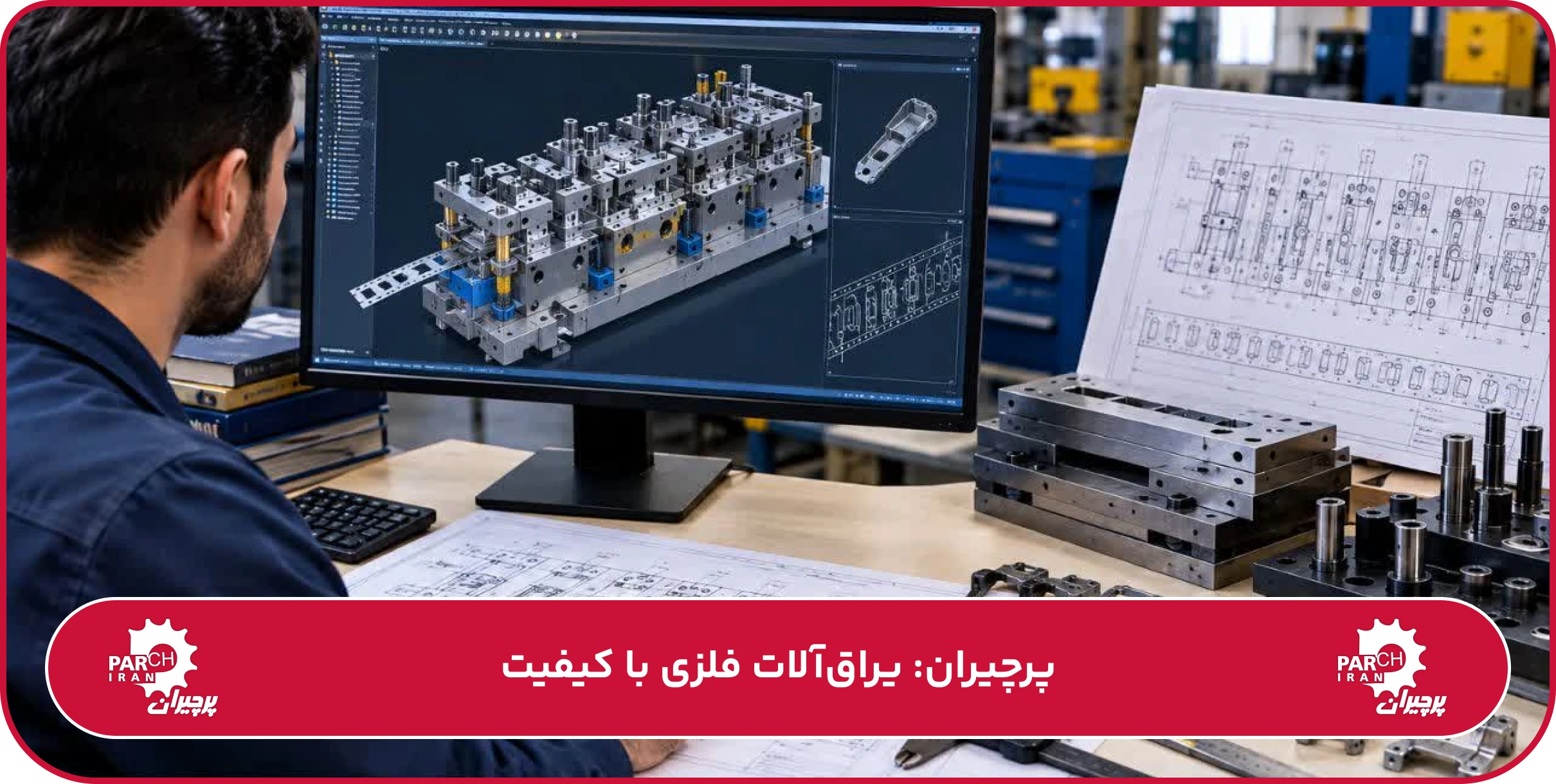

طراحی قالب پروگرسیو کفش با بررسی دقیق قطعه‌ای که قرار است تولید شود آغاز می‌شود. در این مرحله، ابعاد، شکل هندسی، جنس و ضخامت ورق یا نوار فلزی، میزان دقت موردنیاز و تیراژ تولید بررسی می‌شود. همچنین مشخصات دستگاه پرس نیز باید از ابتدا در نظر گرفته شود تا ساختار قالب با تجهیزات تولید هماهنگ باشد.
پس از بررسی مشخصات قطعه، ترتیب انجام عملیات تعیین می‌شود. برای مثال، ممکن است در مراحل ابتدایی پانچ یا سوراخ‌کاری انجام شود، سپس برش‌های موردنیاز شکل بگیرند و در مراحل بعدی خم‌کاری یا فرم‌دهی انجام شود. ترتیب این عملیات باید به‌گونه‌ای باشد که هر مرحله فضای کافی برای اجرای صحیح مرحله بعدی ایجاد کند.
یکی از بخش‌های مهم طراحی، تعیین نحوه قرارگیری قطعات روی نوار و گام پیشروی آن است. طراحی صحیح نوار می‌تواند علاوه بر حفظ دقت تولید، میزان مصرف ماده اولیه و ضایعات را نیز کنترل کند. در همین مرحله، تعداد ایستگاه‌های موردنیاز برای تکمیل قطعه مشخص می‌شود.
در ادامه، پانچ‌ها، ماتریس‌ها، صفحات نگهدارنده، سیستم‌های راهنما، استریپر و سایر اجزای قالب طراحی می‌شوند. نحوه حرکت این اجزا نسبت به یکدیگر نیز باید بررسی شود تا در زمان کار، تداخل یا اختلالی در فرآیند ایجاد نشود.
در طراحی قالب پروگرسیو، تعمیرپذیری و تعویض قطعات مصرفی نیز اهمیت دارد. اجزایی مانند پانچ و ماتریس در اثر کار مداوم دچار سایش می‌شوند؛ بنابراین بهتر است ساختار قالب به شکلی باشد که دسترسی به این قطعات و انجام عملیات تعمیر و تعویض در زمان نگهداری امکان‌پذیر باشد.
فرآیند ساخت قالب پروگرسیو کفش چگونه است؟
پس از نهایی شدن طراحی، ساخت اجزای قالب بر اساس نقشه‌ها و مشخصات فنی آغاز می‌شود. انتخاب مواد اولیه مناسب یکی از مراحل مهم این فرآیند است، زیرا اجزای مختلف قالب تحت میزان متفاوتی از فشار و سایش قرار دارند. به‌خصوص پانچ‌ها و ماتریس‌ها باید از موادی ساخته شوند که مقاومت مناسبی در برابر سایش و نیروهای واردشده داشته باشند.
در مرحله بعد، اجزای مختلف قالب با استفاده از ماشین‌آلات دقیق ساخته می‌شوند. فرزکاری، سنگ‌زنی و در صورت نیاز وایرکات و سایر روش‌های ماشین‌کاری دقیق، برای ایجاد ابعاد و هندسه موردنظر قطعات به کار می‌روند. میزان دقت در این مرحله مستقیماً روی عملکرد قالب و کیفیت قطعات نهایی اثر دارد.
پانچ‌ها و ماتریس‌ها به دلیل نقش مستقیم در برش و شکل‌دهی، نیازمند دقت بالایی هستند. ابعاد، موقعیت و هندسه این قطعات باید مطابق طراحی کنترل شود تا هنگام مونتاژ، فاصله و هم‌راستایی مناسب میان اجزای قالب ایجاد شود.
پس از ساخت قطعات، مرحله مونتاژ آغاز می‌شود. کفشک‌ها، صفحات، پانچ‌ها، ماتریس‌ها، پین‌های راهنما و سایر اجزا در موقعیت مشخص خود قرار می‌گیرند. در این مرحله، حرکت صحیح اجزای متحرک و هماهنگی میان قسمت‌های مختلف قالب نیز بررسی می‌شود.
در نهایت، قالب روی دستگاه پرس نصب و با نوار فلزی مورد آزمایش قرار می‌گیرد. نمونه‌های تولیدشده از نظر ابعاد، شکل، کیفیت برش و عملکرد فرآیند بررسی می‌شوند. در صورت مشاهده ایراد، تنظیمات لازم انجام می‌شود تا قالب برای ورود به مرحله تولید آماده شود.
تولید قطعات با قالب پروگرسیو چگونه انجام می‌شود؟
پس از ساخت و تنظیم قالب، فرآیند تولید قطعات با آماده‌سازی نوار فلزی مناسب آغاز می‌شود. جنس، ضخامت و ابعاد نوار باید با مشخصات فنی قالب هماهنگ باشد. نوار توسط سیستم تغذیه وارد قالب شده و با گام مشخص بین ایستگاه‌های مختلف حرکت می‌کند.
با هر حرکت دستگاه پرس، بخشی از عملیات تولید روی نوار انجام می‌شود. ممکن است در یک ایستگاه سوراخ ایجاد شود، در مرحله بعد قسمتی از نوار برش بخورد و در ایستگاه‌های بعدی قطعه تحت عملیات خم‌کاری یا فرم‌دهی قرار بگیرد. این عملیات به‌صورت متوالی انجام می‌شوند تا قطعه به شکل نهایی برسد.
یکی از مزیت‌های اصلی این روش، پیوستگی فرآیند تولید است. پس از تنظیم صحیح دستگاه و قالب، می‌توان تعداد زیادی قطعه مشابه را بدون نیاز به جابه‌جایی دستی میان مراحل تولید کرد. این ویژگی برای مشتریانی که به تولید قطعات ریز با تیراژ بالا نیاز دارند، اهمیت زیادی دارد.
کنترل فرآیند نیز در زمان تولید ضروری است. وضعیت نوار، گام پیشروی، عملکرد پانچ‌ها و ماتریس‌ها و کیفیت قطعات تولیدشده باید به‌صورت دوره‌ای بررسی شود. این کنترل‌ها کمک می‌کنند هرگونه تغییر در کیفیت یا عملکرد قالب زودتر شناسایی شود.
ساخت قالب پروگرسیو و تولید قطعه می‌تواند متناسب با نیاز مشتری انجام شود. به این ترتیب، مجموعه‌ای که توانایی طراحی و ساخت قالب را در اختیار دارد، می‌تواند در صورت نیاز، تولید قطعات موردنظر را نیز با همان قالب انجام دهد.
قالب‌سازی پروگرسیو برای قطعات صنعتی
قالب‌سازی پروگرسیو یکی از خدمات تخصصی در حوزه قالب‌سازی صنعتی است و کاربرد آن به تولید قطعات صنعت کفش محدود نمی‌شود. این روش برای مشتریانی که به تولید قطعات فلزی کوچک، دقیق و تکرارشونده در تیراژ مناسب نیاز دارند نیز قابل استفاده است.
فرآیند کار می‌تواند بر اساس نقشه فنی، نمونه قطعه یا مشخصات موردنیاز مشتری آغاز شود. پس از بررسی قطعه، ساختار قالب، تعداد ایستگاه‌ها، ترتیب عملیات و روش تولید مشخص شده و مراحل طراحی و ساخت قالب انجام می‌شود.
یکی از ویژگی‌های مهم قالب پروگرسیو، امکان ترکیب چند عملیات در یک فرآیند تولید است. به همین دلیل، برای قطعاتی که نیاز به پانچ، برش، خم‌کاری یا فرم‌دهی متوالی دارند، می‌توان ساختار قالب را متناسب با مشخصات همان قطعه طراحی کرد.
در کنار ساخت قالب، امکان تولید قطعات با قالب ساخته‌شده نیز وجود دارد. این موضوع به مشتری اجازه می‌دهد در صورت نیاز، فرآیند طراحی و ساخت قالب و سپس تولید قطعه را در یک مجموعه دنبال کند و تولید قطعه را با شرایط فنی مشخص و تکرارپذیری مناسب ادامه دهد.
در نهایت، کیفیت قالب پروگرسیو به دقت طراحی، انتخاب مواد مناسب، ماشین‌کاری دقیق، مونتاژ صحیح و کنترل فرآیند بستگی دارد. هرچه این مراحل با دقت بیشتری انجام شوند، امکان دستیابی به قالبی با عملکرد پایدار و قطعاتی یکنواخت‌تر و دقیق‌تر نیز افزایش پیدا می‌کند.
